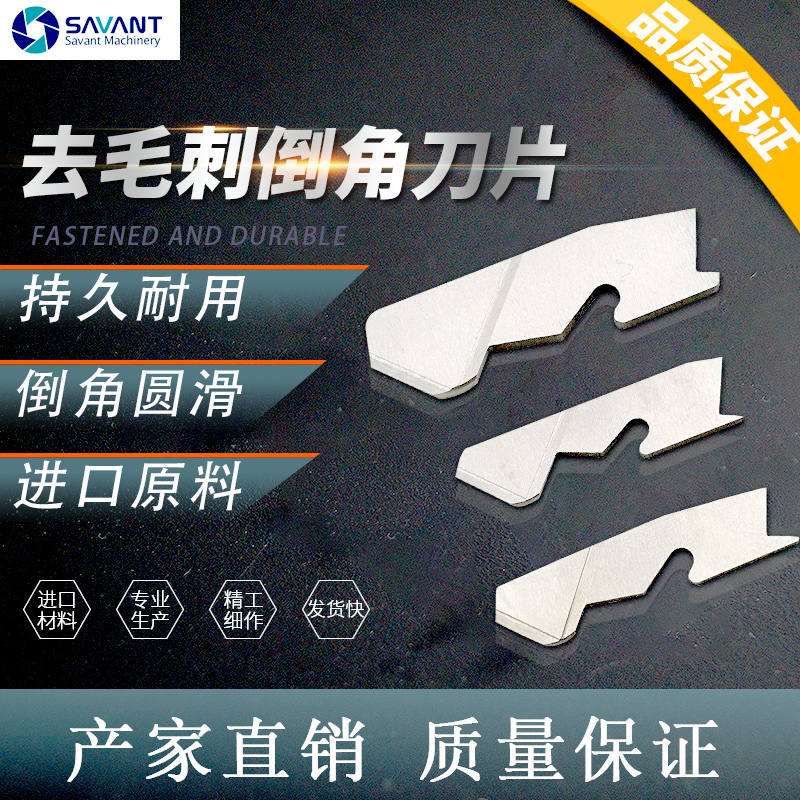

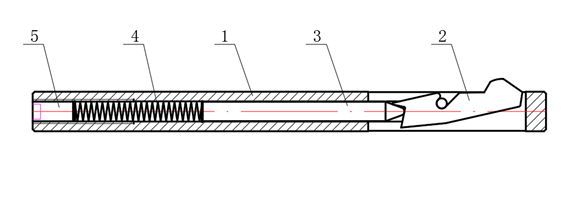

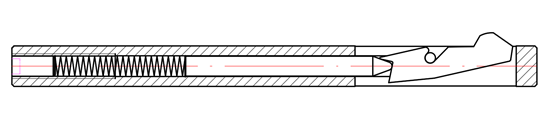

1 刀具說明
POS. | 說明 |
1 | 刀桿 |
2 | BW刀片 |
3 | 銷釘 |
4 | 彈簧 |
5 | 調節螺絲 |

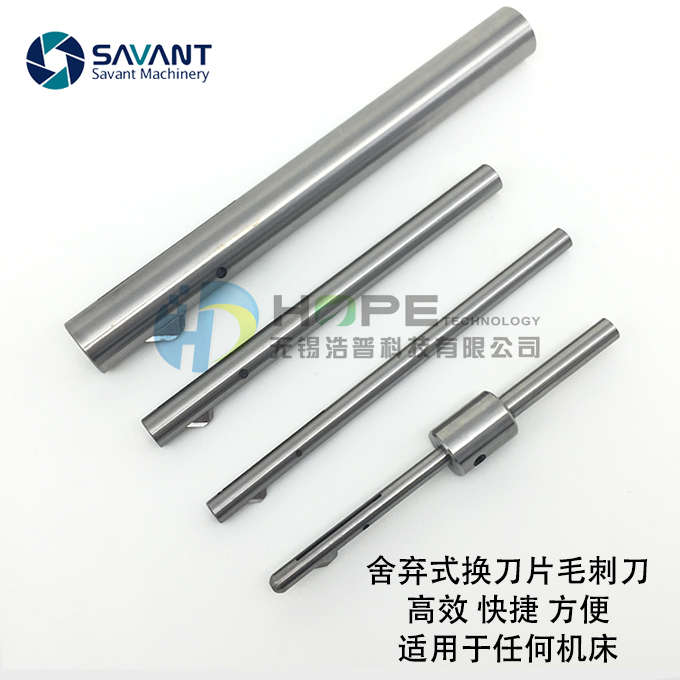

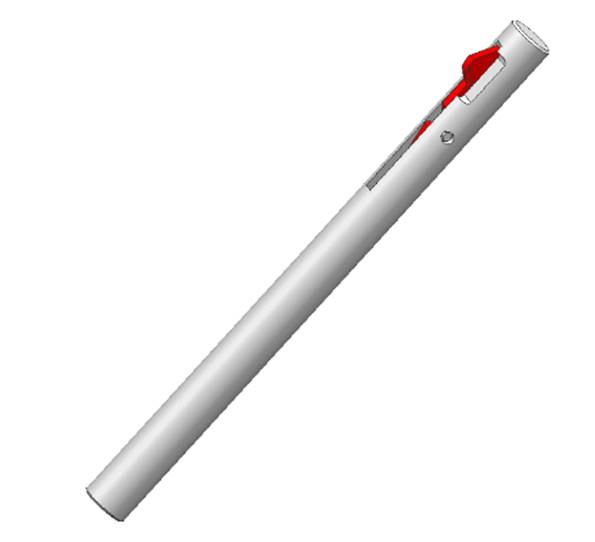

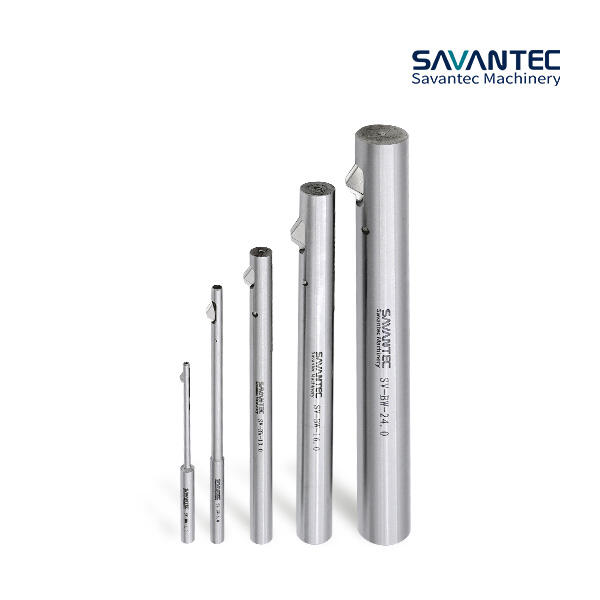

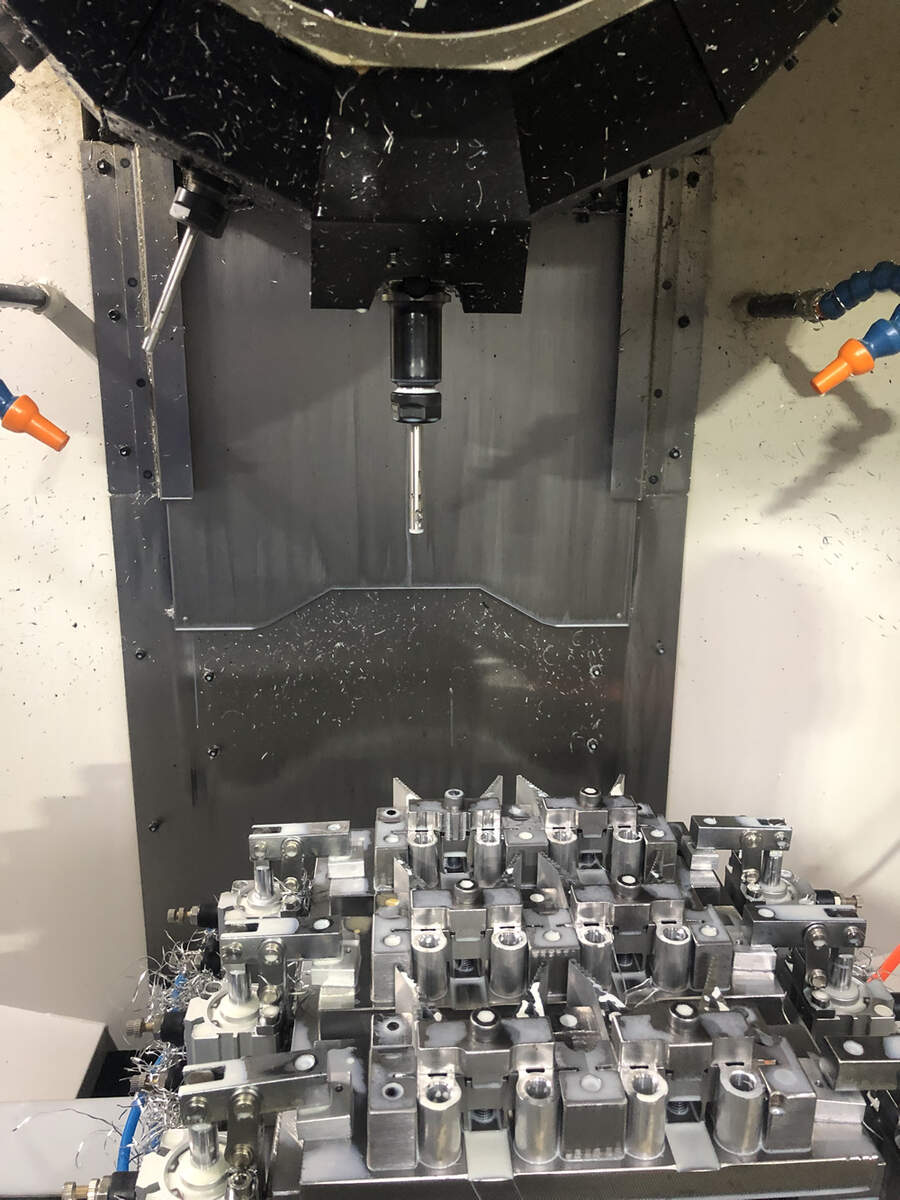

SV-BW系列正反孔口去毛刺倒角刀具是為滿足現代化生產要求，提供的一個簡單靈活的倒角去毛刺解決方案。SV-BW去毛刺倒角刀具使得前后向去毛制加工更為簡單,能夠通過人工方便捷的更換刀片。整個SV-BW 系統僅由5個簡單的部件組成，提高產品使用的穩定性。 對通孔的去毛刺或倒角操作只需一個機加工過程即可完成，而無需改變主軸的轉向。 主軸的正向旋轉配合刀具的正向工進來實現正向倒角的加工，一旦倒角達到預設尺寸，刀片會收入刀桿內，隨后快進穿過工件。一旦通過孔的后側，其內部的工作機構會使刀片回到初始位置，反向的直線進給加工出合適的后向倒角。 賽萬特正反去毛刺倒角刀的簡潔設計，適合于提高去毛刺效率，利于穩定生產。該刀具無復雜的或耗時的預調過程。鉆孔的直徑?jīng)Q定了所需要的刀桿的尺寸，倒角的大小可通過尾部的調節螺絲和進給量來調整。 刀片側面的圓弧形設計避免了刀片在過孔時對孔壁的劃傷，只會對內孔有輕微的擠壓并不會造成擴孔的現象。 為了保證生產效率刀具可一直旋轉入孔。 |

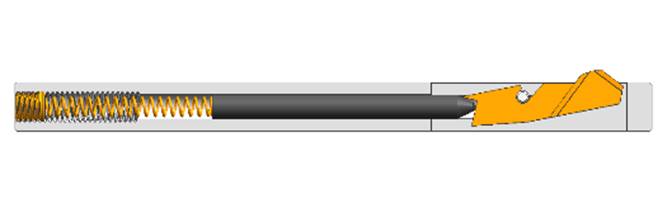

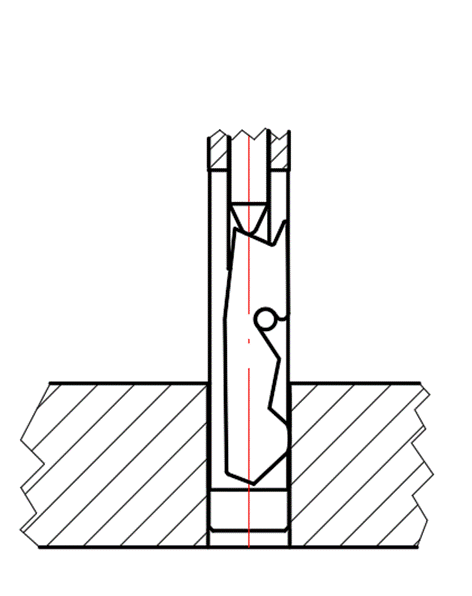

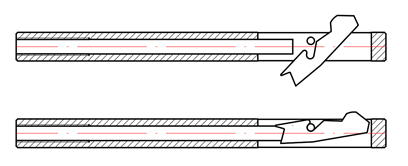

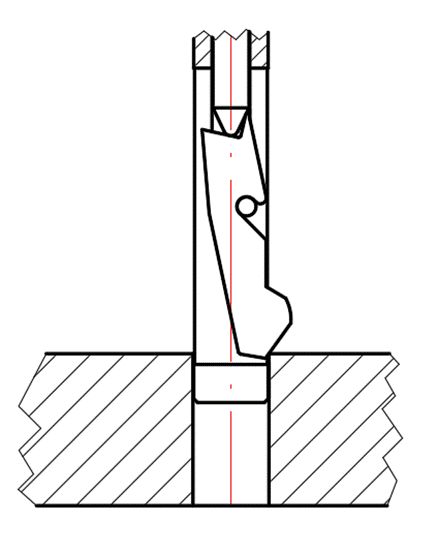

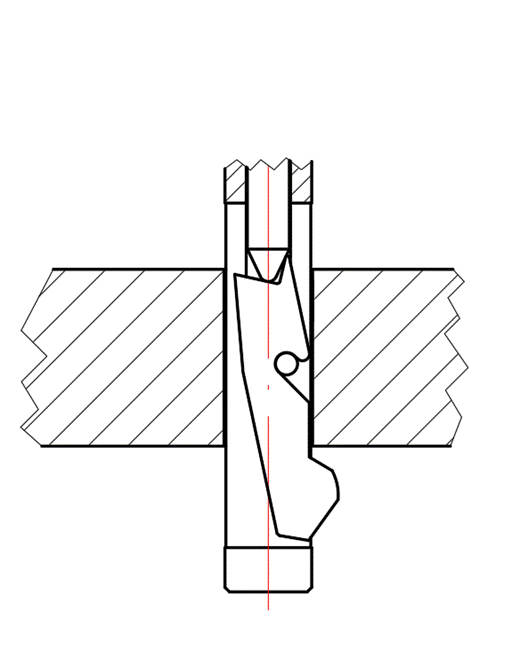

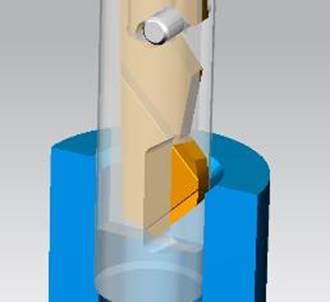

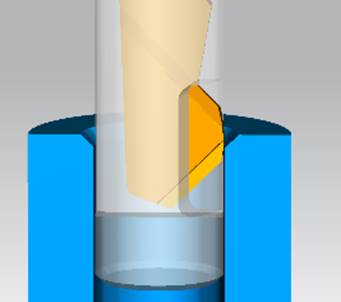

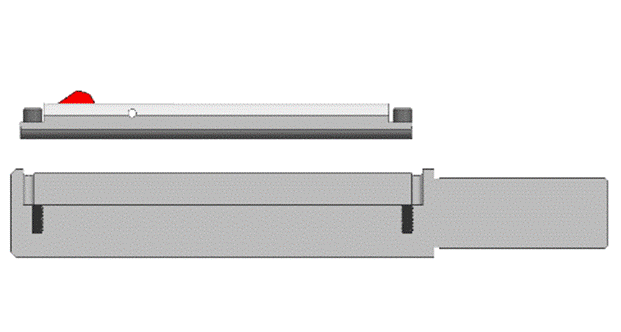

功能 自然狀態，在彈簧壓力的作用下，銷釘會將刀片頂出刀桿。 一個正反向切削刀片在其進入孔的過程中去除孔口處的毛刺并倒角。 刀具過孔時刀片會自動收入刀桿內部。 依靠流暢的圓弧表面設計，避免了刀片在通過加工孔時對孔壁的劃傷。 反向工進產生了后向的倒角，而無需停止主軸或者轉變主軸的轉速。在完成了后向倒角的加工后，刀具能夠以快速進給的方式回到起始位置。刀片會因彈簧的力回到自然狀態 正反向去毛刺或倒角操作通過這種加工方式便能順利地完成。 |
|
刀具特點 ? 刀片及刀體的結構設計考慮了刀具的剛性問題，緊密的配合提高了刀體的強度及系統的穩定性 ? 簡單的結構設計使得刀具的維護簡單迅速。
|
|
? 巧妙的機械結構保證了刀具使用的可靠性 ? BW刀具使用方便，無需復雜的預調 |
|
? 刀具結構設計簡單可靠 |
|
? 刀片側面圓弧形狀的設計避免刀片過孔時劃傷內壁。 |
|
? 使用SV-BW刀座，可以極大拓展SV-BW刀具的加工范圍。 ? 作為SV-BW刀具的研發和生產者，我們還可以根據客戶要求量身定制非標刀具。 |
|
? SV-BW刀具適用于從軟到硬的各類材料的加工（最高加工硬度可達50HRC）。刀具在使用過程中可以通過彈性調節做需要的調整。加長的刃口使得刀片壽命延長。 | |
? 刀具可用于螺紋孔的去毛刺（倒角大小需大于牙距） |
點擊觀看加工視頻：
2 刀具選型
刀具選型： 孔徑尺寸決定了刀具的訂貨號以及刀片的訂貨號，標準刀具型號如圖,標準刀具的刀桿直徑尺寸是比型號數值小0.2mm的（BW-6以下包括BW-6的刀桿直徑尺寸是比型號數值小0.1mm） | |
訂貨實例: | |
① 孔徑：10mm 刀具型號：SV-BW-10 刀片型號：SV-3# | ②孔徑：9.9mm 刀具型號：SV-BW-10 刀片型號：SV-3# |
③孔徑：11.5mm 刀具型號：SV-BW-11.5 刀片型號：SV-3-1/2# | ② 徑：10.5mm 刀具型號：SV-BW-10.5 刀片型號：SV-3-1/2#
|
注意：請根據孔直徑公差的下差尺寸選型。以上尺寸皆為下差尺寸。 | |
小孔可換刀片倒角刀

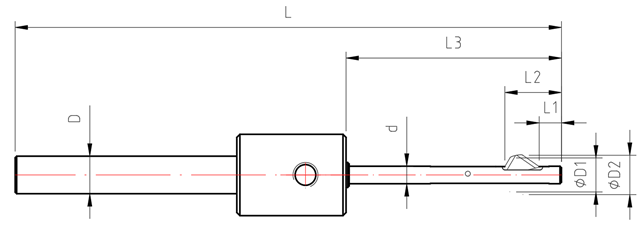

結構簡圖
型號 | L | L1 | L2 | L3 | D | d | φD1 | φD2 | 刀片 | 推薦轉速rpm |
SV-BW-3.0(3.0-3.5) | 87.5 | 3.6 | 9 | 34.5 | 6 | 2.8 | 5.4 | 6.2 | SV-1/8# | 1200 |
SV-BW-3.5(3.5-4.0) | 87.5 | 3.6 | 9 | 34.5 | 6 | 3.2 | 5.8 | 6.6 | SV-1/8# | 1200 |
SV-BW-4.0(4.0-4.5) | 98 | 6.3 | 11.4 | 45 | 6 | 3.8 | 6.6 | 7.4 | SV-5/32# | 1200 |
SV-BW-5.0(5.0-5.5) | 105 | 9.4 | 17.3 | 52 | 6 | 4.8 | 6.8 | 9 | SV-3/16# | 1200 |
推薦進給F=0.05-0.2mm/rpm
不安裝刀片的刀桿型號請?jiān)诘稐U型號后加“-OM”
可換刀片倒角刀

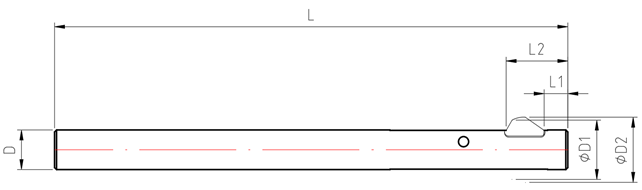

結構簡圖
型號 | L | L1 | L2 | D | φD1 | φD2 | 刀片型號 | 推薦轉速rpm |
SV-BW-6.0 | 110 | 8.3 | 14.2 | 5.8 | 9.2 | 9.8 | SV-1# | 900 |
SV-BW-7.0 | 110 | 7.6 | 13.4 | 6.8 | 10 | 10.8 | SV-1# | 900 |
SV-BW-8.0 | 115 | 5.9 | 15.5 | 7.8 | 13 | 14.4 | SV-2# | 900 |
SV-BW-8.5 | 115 | 6 | 15.5 | 8.3 | 13.4 | 14.8 | SV-2# | 900 |
SV-BW-9.0 | 127 | 6.4 | 15 | 8.8 | 13.2 | 14.4 | SV-3# | 900 |
SV-BW-10.0 | 127 | 5.9 | 15 | 9.8 | 14.6 | 16 | SV-3# | 900 |
SV-BW-11.0 | 127 | 10.1 | 20.5 | 10.8 | 16.8 | 18.2 | SV-3.5# | 600 |
SV-BW-12.0 | 127 | 8.6 | 19 | 11.8 | 17.8 | 19.2 | SV-3.5# | 600 |
SV-BW-13.0 | 127 | 8.4 | 18.7 | 12.8 | 18.8 | 20.2 | SV-3.5# | 600 |
SV-BW-14.0 | 140 | 13.5 | 26.5 | 13.8 | 20.2 | 22.4 | SV-4# | 600 |
SV-BW-15.0 | 140 | 13.4 | 26.5 | 14.8 | 21.4 | 23.6 | SV-4# | 600 |
SV-BW-16.0 | 155 | 13.6 | 26.4 | 15.8 | 23 | 24.2 | SV-4# | 600 |
SV-BW-17.0 | 155 | 13.4 | 26.5 | 16.8 | 23.4 | 25.6 | SV-4# | 600 |
SV-BW-18.0 | 155 | 13.4 | 26.5 | 17.8 | 24.4 | 26.6 | SV-4# | 600 |
SV-BW-19.0 | 180 | 13.4 | 26.5 | 18.8 | 25.4 | 27.6 | SV-4# | 600 |
SV-BW-20.0 | 180 | 13.4 | 26.5 | 19.8 | 26.4 | 28.6 | SV-4# | 600 |
SV-BW-21.0 | 180 | 13 | 27.1 | 20.8 | 27 | 29.6 | SV-5# | 600 |
SV-BW-22.0 | 180 | 13 | 27.1 | 21.8 | 28 | 30.6 | SV-5# | 600 |
SV-BW-23.0 | 180 | 13 | 27.1 | 22.8 | 29 | 31.6 | SV-5# | 600 |
SV-BW-24.0 | 180 | 13 | 27.3 | 23.8 | 30 | 32.6 | SV-5# | 600 |
SV-BW-25.0 | 180 | 13 | 27.1 | 24.8 | 30.6 | 33.4 | SV-5# | 600 |
推薦進給F=0.05-0.2mm/rpm
不安裝刀片的刀桿型號請?jiān)诘稐U型號后加“-OM”
3 SV-BW倒角系統使用說明

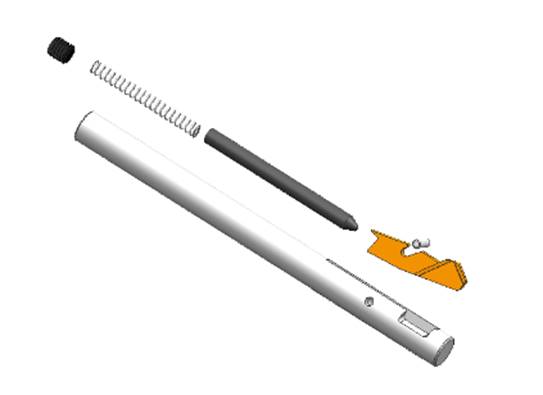

3.1 更換刀片
1.拆除刀片
|
SV-BW刀片沒辦法直接拆除，只能把后部的螺絲先松開，取出彈簧和銷釘后，才能將刀片拆除 |
2. 安裝刀片
|
SV-BW刀片穿過槽孔后往上提勾住定位銷后放平，再將銷釘、彈簧裝起來后用螺絲鎖緊，完成刀片的安裝。 |
3.2 設定刀片力
刀片力可以通過刀桿尾端的調節螺釘進行調節。扭轉調節螺釘（順時針?lè)较蛟黾拥镀?，逆時針?lè)较驕p小刀片力）。在工件材質較硬或者倒角要求大一點時需要增加刀片力 |
4 SV-BW刀具編程信息

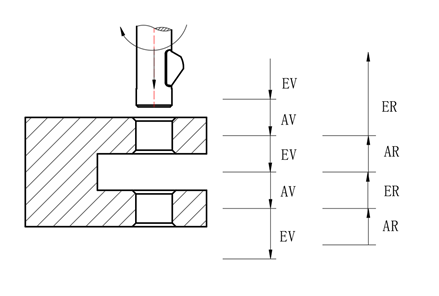

無需改變機床主軸轉向或者停止主軸轉動 AV:向前工進 AR:向后工退 EV:向前快進 ER:向后快退 刀刃未開始切削時采用快進或者快退，當?shù)度锌旖佑|到孔口上方或者毛刺上方時開始切削時采用工進或者工退。 |
刀具使用步驟

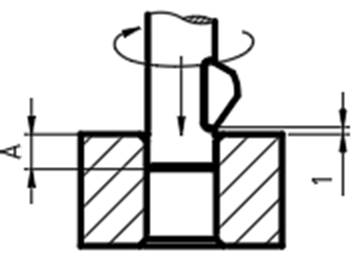

1.快速將刀具移動至工件孔口上方，可以參考刀桿端面離孔口距離A
|
|

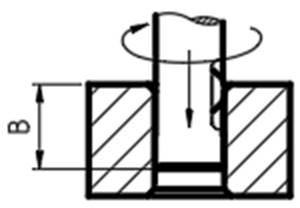

2.以工進的方式向前加工至刀桿端部離開孔口距離為B的位置（確保刀片已完全收入刀體）
|
|

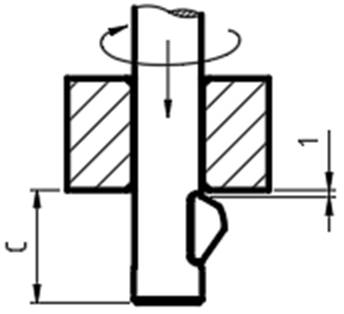

3.快速過孔至刀桿端部到孔背面距離等于C,使刀片能完全伸出
|
|
4.反向工進去除背面毛刺，直至進給到刀桿端面離開孔背面距離為D的位置，隨后刀具可快速移出孔內
|
|

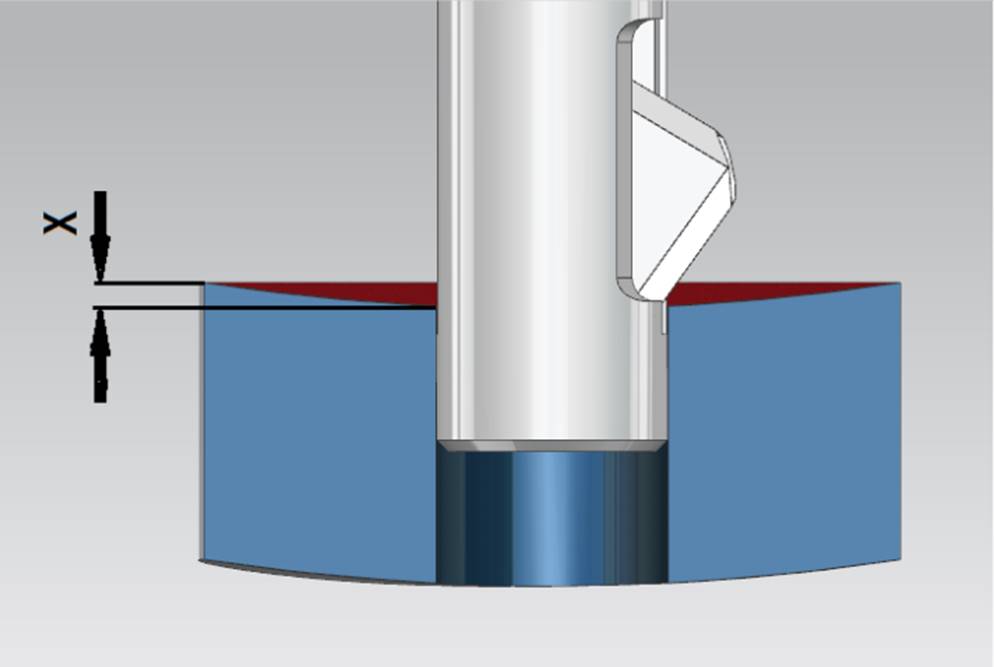

注意：當孔口為曲面時，編程時請考慮不平整值X。（即把X作為工件材料的一部分）
5 SV-BW組合式刀具——用于孔徑大于25mm

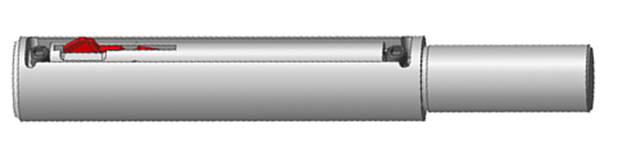

SV-BW組合式刀具適用于大孔徑（大于25毫米）的加工場合，通過標準刀具改制的刀座，SV-BW-去毛刺系統能夠配合到組合刀桿上。 |

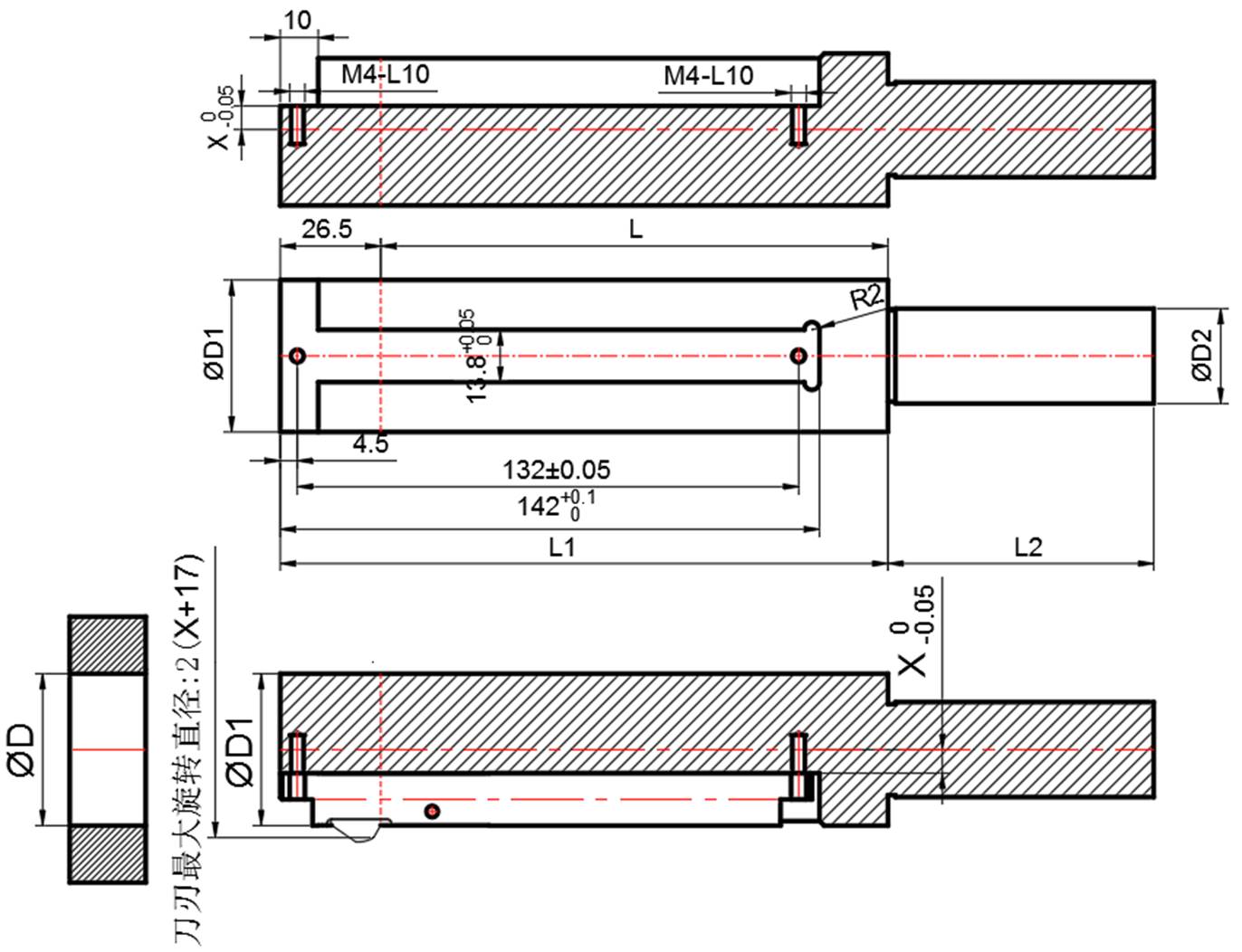

SV-BW組合式刀具尺寸圖
SV-BW刀座尺寸（）
?D :加工孔徑 | ?D1:刀桿直徑 | ?D2:夾持柄直徑 |
L :加工孔深 | L1:刀座有效長度 | L2:夾持柄長度 |
?D1=(?D-0.2) | ||
L1 = L+26.5X=(

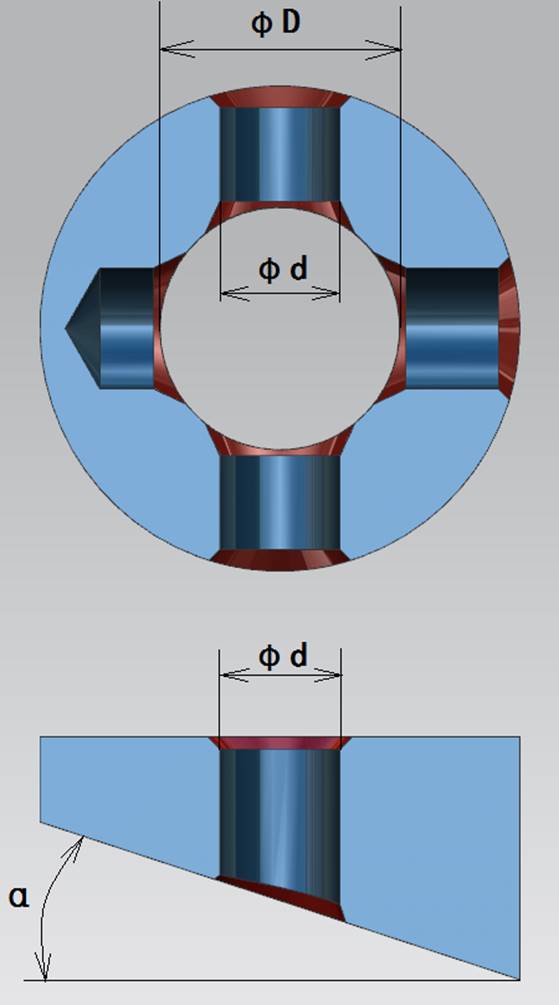

6可加工斜率
SV-BW正反孔口去毛刺刀具對孔徑比有要求，最大孔徑比（d：D）約為0.5。其相當于基孔所在的斜面的角度在18°以內。 如果基孔和主孔的孔徑比（d:D）大于0.5，表示其斜度大于18°，我們只能修改刀片主偏角和后角來實現（需要測試能否滿足客戶要求）驗證標準刀片是否合適的公式：d:D≤0.5 當加工如圖貫穿孔的時候，主軸轉速需要降低，進給保持不變。 |
|
7 去毛刺倒角過程中產生的問題解決
故障現象 | 產生原因 | 解決方案 |
孔口正反倒角尺寸不一致 | u 前向和后向的進給量不一致 u 前后毛刺厚度不一致 | ü 可以在倒角過小的一側減小進給量 ü 可以在倒角過大的一側增加進給量 |
倒角沒有被加工出來 | u 刀片力太小 u 刀片太鈍了 u 毛刺太厚 | ü 可以通過順時針旋轉調節螺絲來增加刀片力 ü 更換新刀片 ü 更換鉆頭 |
倒角尺寸太小，毛刺沒有被去除 | ü 刀片力太小 ü 刀片后角太小 | ü 順時針旋轉調節螺絲增加刀片力 ü 更換更大后角刀片 |
倒角尺寸太大 | ü 進給量太小 ü 刀片力太強 ü 刀具尺寸選型過大 | ü 可以增加進給速度 ü 可以通過逆時針旋轉調節螺釘來減小刀片力 ü 選用較小尺寸的刀具 |
倒角不均勻 | u 轉速太高 u 刀片處于不穩定狀態 u 小孔與大孔的直徑比過大
| ü 降低轉速 ü 增加刀片力及進給 量 ü 過大的孔徑比無法使用SV-BW刀具解決
|
倒角面上出現振紋 | u 工件或者刀片固定強度不夠 u 刀具處于不穩定狀態 u 轉速太高 | ü 確保工件及刀具都固定穩妥 ü 增加刀片進給量并且檢查刀片力是否合適（大的彈力） ü 降低轉速 |
產生二次毛刺 | u 刀片力太大 | ü 逆時針旋轉調節螺絲降低刀片力 |
孔壁有壓痕 | u 刀片力過大 u 孔壁光潔度要求高 | ü 逆向旋轉調節螺絲降低刀片力 ü 在最后一道加工工序之前倒角加工 |
正反去毛刺倒角刀的簡潔設計，適合于提高去毛刺效率，利于穩定生產。該刀具無需復雜的或耗時的預調過程。鉆孔的直徑?jīng)Q定了所需要的刀桿的尺寸，倒角的大小可通過尾部的調節螺絲和進給量來調整
