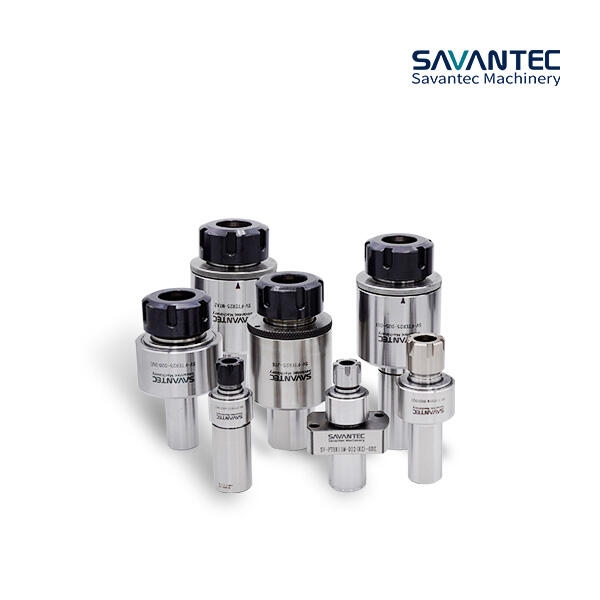

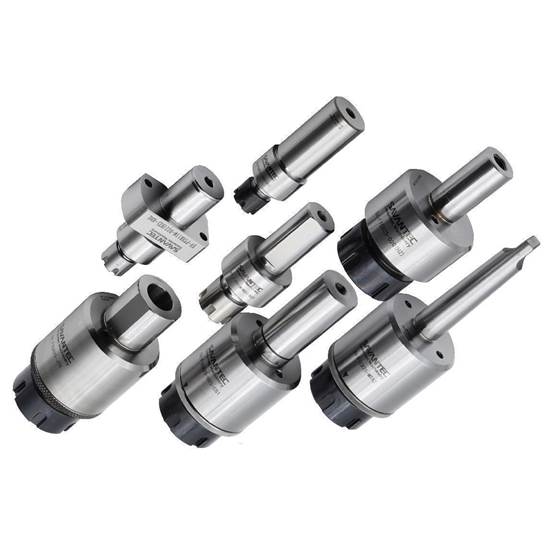

“浮動鉸刀柄”內部的結構可實現連續的軸向偏轉和徑向平移，使被夾持鉸刀中心始終能圍繞機床主軸中心，在其垂直平面內360°徑向浮動。彌補了鉸刀中心與被加工孔中心的偏差、消除鉸刀的重新定位誤差，使鉸刀中心在整個加工過程與被加工孔中心保持一致。
適用機床：車床、銑床、加工中心、鉆床、專機
可解決以下問題：
1. 孔的尺寸偏大，尺寸精度達不到。
2. 孔的中間大，兩頭小圓柱度達不到要求。
3. 大批量生產時難以保證孔徑尺寸的一致性。
4. 鉸刀不耐用。
自動回中心的特點：在車床（含立式和臥式車床）和加工中心上均可自動回中心。浮動方向與旋轉軸軸心保持平行，自動補償夾頭和待加工孔間的軸偏差。
自動回中心可以根據刀具重量，通過調節機構調節回中的浮動阻力，這樣可以防止產生振動，從而延長刀具壽命。
STAR走心機背軸浮動鉸刀柄
單位：mm | ||||||||
型號 | 庫存狀態 | ER夾套 | φD | φD1 | φD2 | L | L1 | F浮動量 |
SV-FTER11-D22(HM)-HDZ | ● | ER11 | 16 | 22 | 25 | 75 | 40 | 1 |
●常備庫存 ○按訂單生產 |
ER11復位型浮動鉸刀柄
單位：mm | ||||||||
型號 | 庫存狀態 | ER夾套 | φD | φD1 | φD2 | L | L1 | F浮動量 |
SV-FTER11M-D13(HZ) | ○ | ER11 | 16 | 13 | 25 | 75 | 40 | 1 |
SV-FTER11M-D15.88(HZ) | ○ | ER11 | 16 | 15.88 | 25 | 75 | 40 | 1 |
SV-FTER11M-D16(HZ) | ● | ER11 | 16 | 16 | 25 | 75 | 40 | 1 |
SV-FTER11M-D19(HZ) | ○ | ER11 | 16 | 19 | 25 | 75 | 40 | 1 |
SV-FTER11M-D19.05(HZ) | ● | ER11 | 16 | 19.05 | 25 | 75 | 40 | 1 |
SV-FTER11M-D20(HZ) | ● | ER11 | 16 | 20 | 25 | 75 | 40 | 1 |
SV-FTER11M-D22(HZ) | ● | ER11 | 16 | 22 | 25 | 75 | 40 | 1 |
SV-FTER11M-D25(HZ) | ● | ER11 | 16 | 25 | 25 | 75 | 40 | 1 |
SV-FTER11M-D25.4(HZ) | ● | ER11 | 16 | 25.4 | 25 | 75 | 40 | 1 |
●常備庫存 ○按訂單生產 |
ER16復位型浮動鉸刀柄
單位：mm | ||||||||
型號 | 庫存狀態 | ER夾套 | φD | φD1 | φD2 | L | L1 | F浮動量 |
SV-FTER16-D16(HZ) | ● | ER16 | 22 | 16 | 34 | 80 | 40 | 1.6 |
SV-FTER16-D19.05(HZ) | ● | ER16 | 22 | 19.05 | 34 | 80 | 40 | 1.6 |
SV-FTER16-D20(HZ) | ● | ER16 | 22 | 20 | 34 | 80 | 40 | 1.6 |
SV-FTER16-D22(HZ) | ● | ER16 | 22 | 22 | 34 | 80 | 40 | 1.6 |
SV-FTER16-D25(HZ) | ● | ER16 | 22 | 25 | 34 | 80 | 40 | 1.6 |
SV-FTER16-D25.4(HZ) | ● | ER16 | 22 | 25.4 | 34 | 80 | 40 | 1.6 |
●常備庫存 ○按訂單生產 |
ER25復位型浮動鉸刀柄
單位：mm | ||||||||
型號 | 庫存狀態 | ER夾套 | φD | φD1 | φD2 | L | L1 | F浮動量 |
SV-FTER25-D13(HZ) | ○ | ER25 | 42 | 13 | 52 | 57 | 40 | 2 |
SV-FTER25-D16(HZ) | ● | ER25 | 42 | 16 | 52 | 57 | 40 | 2 |
SV-FTER25-D19.05(HZ) | ○ | ER25 | 42 | 19.05 | 52 | 57 | 40 | 2 |
SV-FTER25-D20(HZ) | ● | ER25 | 42 | 20 | 52 | 57 | 40 | 2 |
SV-FTER25-D25(HZ) | ● | ER25 | 42 | 25 | 52 | 57 | 40 | 2 |
●常備庫存 ○按訂單生產 |
ER25浮動鉸刀柄（內冷型）
ER25可調浮動量浮動鉸刀柄（帶中心內冷）
1. 定心套筒完全旋緊時，徑向鎖緊，無浮動間隙。定心套筒盤面刻度每轉過一格，徑向浮動距離增加0.05mm，最大徑向間隙為1mm。
2. 刀柄內部的結構設計可實現鉸刀軸心線在軸向最大1°范圍內自由浮動，自動補償預加工孔中心與機床主軸之前存在的角度偏差。
單位：mm | ||||||||
型號 | 庫存狀態 | ER夾套 | φD | φD1 | φD2 | L | L1 | F浮動量 |
SV-FTER25-D13-C | ○ | ER25 | 41.3 | 13 | 52 | 113.5 | 40 | 0-1 |
SV-FTER25-D16-C | ○ | ER25 | 41.3 | 16 | 52 | 113.5 | 40 | 0-1 |
SV-FTER25-D20-C | ● | ER25 | 41.3 | 20 | 52 | 113.5 | 40 | 0-1 |
SV-FTER25-D25-C | ● | ER25 | 41.3 | 25 | 52 | 113.5 | 58 | 0-1 |
●常備庫存 ○按訂單生產 |
ER25-MTA2可調浮動鉸刀柄
單位：mm | |||||||
型號 | 庫存狀態 | ER夾套 | φD | φD2 | L | L1 | F浮動量 |
SV-FTER25-MTA2 | ● | ER25 | 42 | 52 | 73.2 | 82 | 0-1 |
●常備庫存 ○按訂單生產 |
ER25-JT6可調浮動鉸刀柄
單位：mm | ||||||||
型號 | 庫存狀態 | ER夾套 | φD | φD1 | φD2 | L | L1 | F浮動量 |
SV-FTER25-JT6-C | ● | ER25 | 42 | 30(JT6) | 52 | 73.2 | 28 | 0-1 |
●常備庫存 ○按訂單生產 |
浮動鉸刀柄：我們通常又叫浮動鉸刀刀柄或者鉸刀浮動刀柄，用來彌補機床的重新定位誤差，提高鉸刀加工效果，增加鉸刀壽命。
