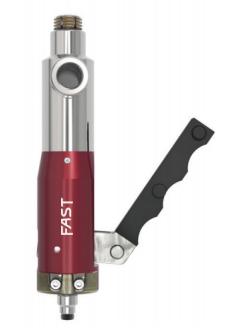

FN / 內部密封連接工具

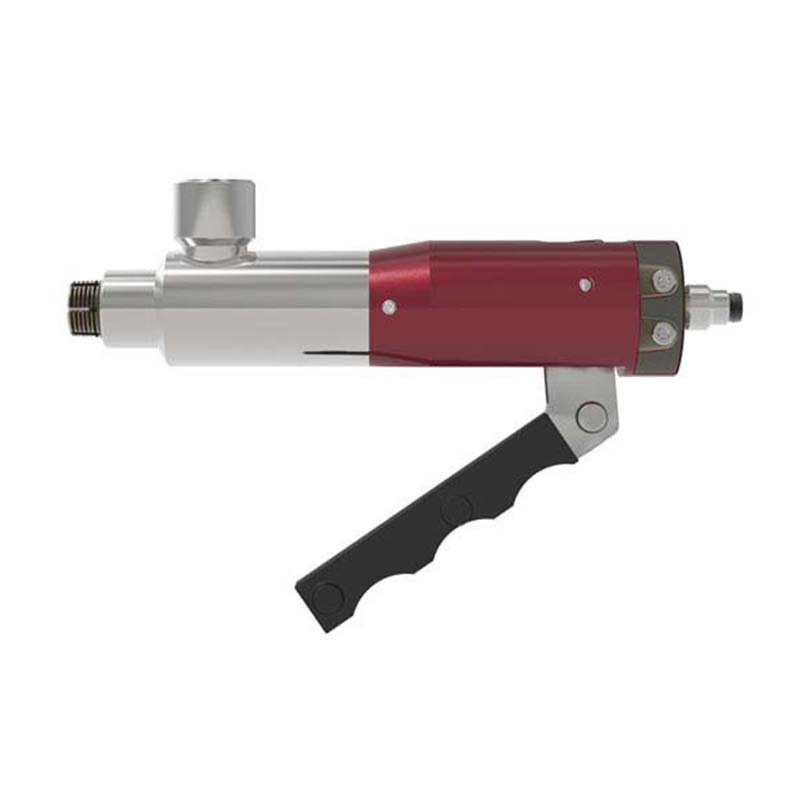

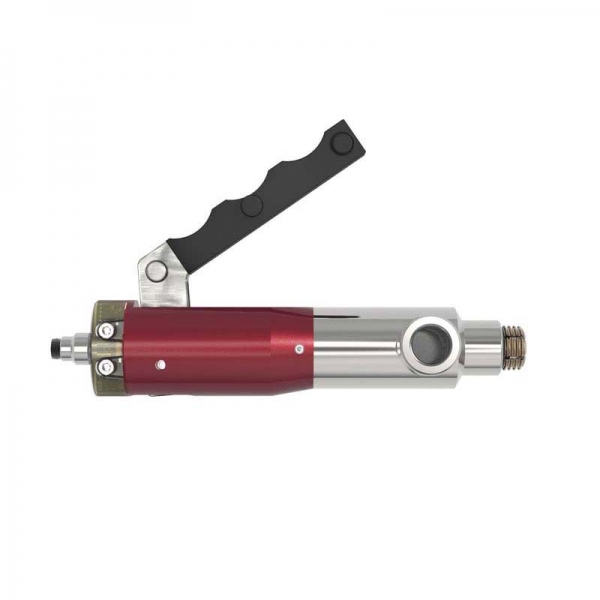

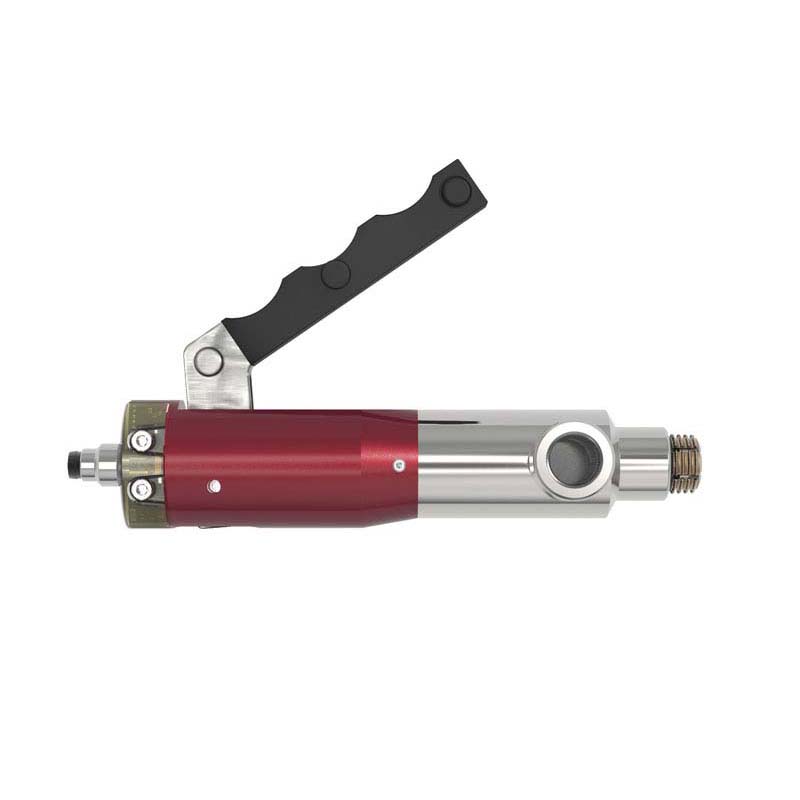

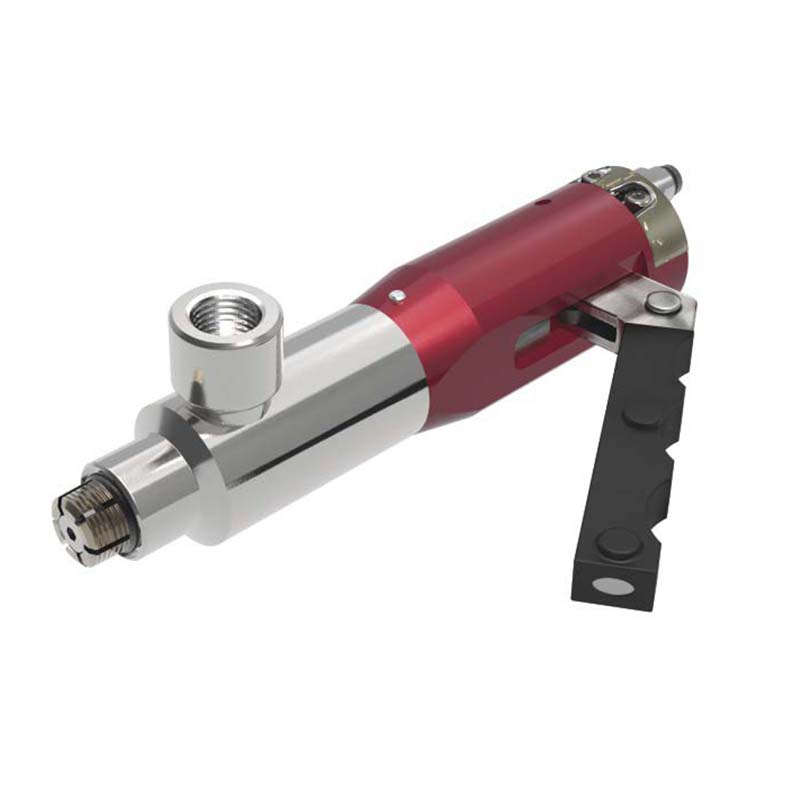

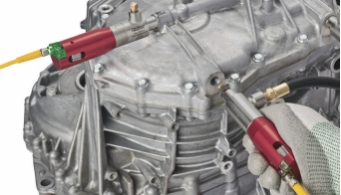

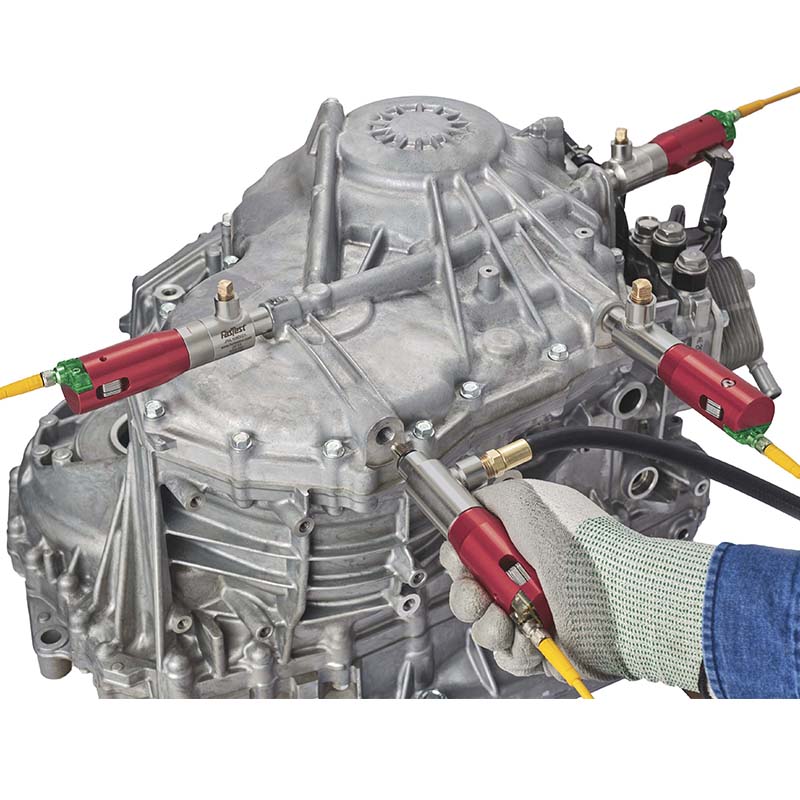

用于高壓檢測的密封連接工具——使用螺紋夾頭夾持螺紋孔
| 連接類型： | ||
FNPT
| SAE
| BSPP(G)/BSPT
|
1. 壓力輔助夾持和專利設計將連接器安全地鎖定在端口 中，即使在動態液壓應用中使用，也能牢牢鎖定
2. 無需膠帶、密封劑或扳手即可實現即時螺紋密封連接， 大大縮短了加工時間
3. 分體式夾頭設計可安全鎖緊，不會損壞螺紋口
4. 自動對準的連接器，不需要操作者調整
5. 快速、方便地更換密封圈，最大限度地減少停機時間、 維護和工具庫存
*其它密封材料可選，請咨詢廠家 ** 操作溫度：ICON?操作溫度 0°C-38°C (32°F-100°F)
側面額定載荷取決于尺寸和插入量

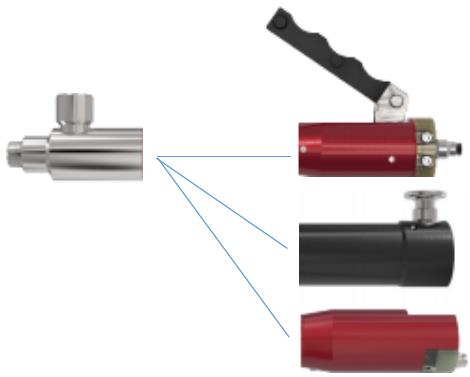

驅動選項：杠桿/拇指閥/氣動
ICON?技術
ICON?特性：
SURE SEAL?

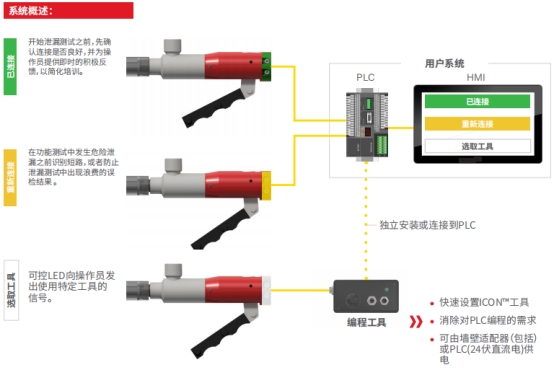

開始測試之前，即時LED指示燈反饋驗證連接是否良好。
FN / 內部連接 / 公制
訂購信息 | |||||||
連接規格 | 壓力等級 | NL產品型號 (帶杠桿)
| FNV產品型號 (帶拇指閥)
| FNP產品型號 (帶氣動先導端口 | 替換密封件批量包(5) | 修復套件 | ICON?維修包 (FNL / FNP |
FasMate? FN | 公制 ISO O型環 | |||||||
M10 × 1.0 | 345 (5000) | FNL108021[*] | FNV10802 | FNP108021[*] | S1108B70 | RFN108021 | RFNLBG1CV04ANA RFNLBG1CV04SSR |
172 (2500) | FNLR108021[*] | FNVR108021 | FNPR108021[*] | ||||
345 (5000) | FNL108025[*] | FNV108025 | FNP108025[*] | ||||
172 (2500) | FNLR108025[*] | FNVR108025 | FNPR108025[*] | ||||
M10 × 1.25 | 172 (2500) | FNLR108D021[*] | FNVR108D021 | FNPR108D021[*] | |||
FNLR108D025[*] | FNVR108D025 | FNPR108D025[*] | |||||
M10 × 1.5 | 172 (2500) | FNLR108E021[*] | FNVR108E021 | FNPR108E021[*] | |||
FNLR108E025[*] | FNVR108E025 | FNPR108E025[*] | |||||
M12 × 1.5 | 172 (2500) | FNLR128041[*] | FNVR128041 | FNPR128041[*] | S1203B60 | RFN128041 | |
FNLR128045[*] | FNVR128025 | FNPR128045[*] | |||||
345(5000) | FNL128041[*] | FNV128041 | FNP128041[*] | ||||
FNL128045[*] | FNV128045 | FNP128045[*] | |||||
M12 × 1.25 | 172 (2500) | FNLR128D041[*] | FNVR128D041 | FNPR128D041[*] | |||
FNLR128D045[*] | FNVR128D045 | FNPR128D045[*] | |||||
M12 × 1.0 | 172 (2500) | FNLR128C041[*] | FNVR128C041 | FNPR128C041[*] | S21250327B60 | ||
FNLR128C045[*] | FNVR128C045 | FNPR128C045[*] | |||||
M14 x 1.5 | 345 (5000) | FNL148045[*] | FNV148045 | FNP148045[*] | S21250327B60 | RFN148041 | |
172 (2500) | FNLR148041[*] | FNVR148041 | FNPR148041[*] | S1203B60 | |||
172 (2500) | FNLR148045[*] | FNVR148045 | FNPR148045[*] | ||||
M16 x 1.5 | 345 (5000) | FNL168065[*] | FNV168065 | FNP168065[*] | S21200445B70 | RFN168061 | |
172 (2500) | FNLR168061[*] | FNVR168061 | FNPR168061[*] | ||||
172 (2500) | FNLR168065[*] | FNVR168065 | FNPR168065[*] | ||||
M18 x 1.5 | 345 (5000) | FNL188065[*] | FNV188065 | FNP188065[*] | S1206B70 | RFN188061 | RFNLBG4CV04ANA RFNLBG4CV04SSR |
M20 x 1.5 | 345 (5000) | FNL208065[*] | FNV208065 | FNP208065[*] | S21390576B70 | RFN208061 | |
M22 x 1.5 | 345 (5000) | FNL228085[*] | FNV228085 | FNP228085[*] | S1208B70 | RFN228081 | |
縮徑螺紋連接器[FNxRxxxxxx]; 產品型號中的"R"表示淺端口的夾頭長度較短。
端口規格： BSPP (G)符合ISO 228標準, BS 2779, DIN 3852第2部分類型A和B標準; BSPT符合ISO 7或BS 21標準
*如何將ICON?添加至FN | ||
信號輸出 | 產品型號后綴 | 示例 |
FNL連接器，不含ICON? | 無 | FNL022021 |
FNL，含ICON?：模擬輸出信號 | CV04ANA | FNL022021CV04ANA |
FNL，含ICON?：固態繼電器 | CV04SSR | FNL022021CV04SSR |

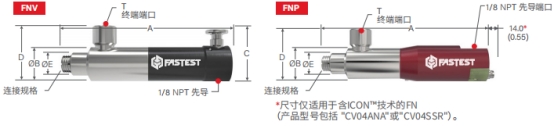

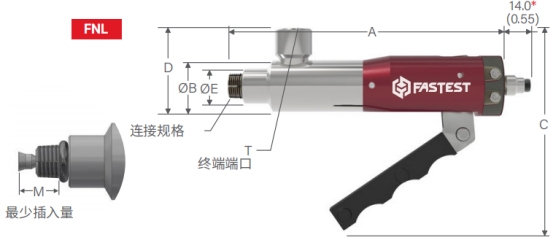

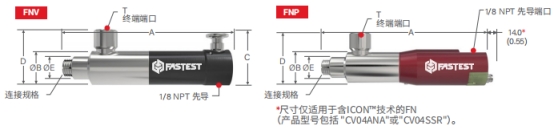

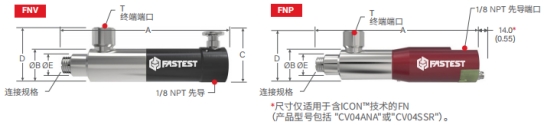

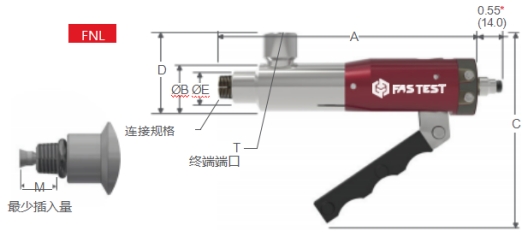

尺寸 | |||||||||
A (FNL) | A (FNV) | A (FNP) | B | C (FNL) | C (FNV) | D | E | M | T |
121.9 (4.80) | 130.3 (5.13) | 124.5 (4.90) | 26.9 (1.06) | 94.0 (3.70) | 40.1 (1.58) | 38.1 (1.50) | 16.5 (0.65) | 14.0 (0.55) | 1/8 NPT |
7.6 (0.30) | |||||||||
14.0 (0.55) | 1/8 BSPP (G) | ||||||||
7.6 (0.30) | |||||||||
8.1 (0.32) | 1/8 NPT | ||||||||
1/8 BSPP (G) | |||||||||
8.6 (0.34) | 1/8 NPT
| ||||||||
1/8 BSPP (G) | |||||||||
127.0 (5.00) | 132.3 (5.21) | 127.0 (5.00) | 26.9 (1.06) | 101.6 (4.00) | 40.1 (1.58) | 38.1 (1.50) | 18.3 (0.72) | 17.0 (0.67) | 1/8 NPT |
9.7 (0.38) | |||||||||
17.0 (0.67) | 1/8 BSPP (G) | ||||||||
9.7 (0.38) | |||||||||
9.7 (0.38) | 1/8 NPT | ||||||||
1/8 BSPP (G) | |||||||||
10.2 (0.40) | 1/8 NPT | ||||||||
1/8 BSPP (G) | |||||||||
127.0 (5.00) | 132.3 (5.21) | 127.0 (5.00) | 26.9 (1.06) | 101.6 (4.00) | 40.1 (1.58) | 38.1 (1.50) | 18.3 (0.72) | 17.0 (0.67) | 1/4 BSPP (G) |
10.9 (0.43) | 1/4 NPT | ||||||||
10.9 (0.43) | 1/4 BSPP (G) | ||||||||
127.0 (5.00) | 128.3 (5.05) | 121.9 (4.80) | 31.8 (1.25) | 99.1 (3.90) | 40.1 (1.58) | 47.2 (1.86) | 21.8 (0.86) | 17.0 (0.67) | 3/8 BSPP (G) |
10.9 (0.43) | 3/8 NPT | ||||||||
10.9 (0.43) | 3/8 BSPP (G)
| ||||||||
133.9 (5.27) | 133.9 (5.27) | 135.6 (5.34) | 36.3 (1.43) | 111.8 (4.40) | 47.0 (1.85) | 59.2 (2.33) | 25.4 (1.00) | 19.3 (0.76) | 3/8 BSPP (G) |
133.9 (5.27) | 133.9 (5.27) | 135.6 (5.34) | 36.3 (1.43) | 111.8 (4.40) | 47.0 (1.85) | 59.2 (2.33) | 27.7 (1.09) | 19.3 (0.76) | 3/8 BSPP (G) |
133.9 (5.27) | 133.9 (5.27) | 135.6 (5.34) | 36.3 (1.43) | 111.8 (4.40) | 47.0 (1.85) | 59.2 (2.33) | 27.7 (1.09) | 19.3 (0.76) | 1/2 BSPP (G) |
尺寸：毫米（英寸）
壓力等級： bar (psi)
FN / 內部連接 / BSPP (G)/T
“此處缺一表格”
縮徑螺紋連接器[FNxRxxxxxx]; 產品型號中的"R"表示淺端口的夾頭長度較短。
端口規格：BSPP (G)符合ISO 228標準, BS 2779, DIN 3852第2部分類型A和B標準; BSPT符合ISO 7或BS 21標準
*如何將ICON?添加至FN | ||
信號輸出 | 產品型號后綴 | 示例 |
FNL連接器，不含ICON? | 無 | FNL022021 |
FNL，含ICON?：模擬輸出信號 | CV04ANA | FNL022021CV04ANA |
FNL，含ICON?：固態繼電器 | CV04SSR | FNL022021CV04SSR |
“此處缺一表格”
FN / 內部連接 / NPT
“此處缺一表格”
縮徑螺紋連接器[FNxRxxxxxx]; 產品型號中的”R”表示淺端口的夾頭長度較短。
端口規格：NPT符合SAE J476標準或 ANSI B1.20
*如何將ICON?添加至FN | ||
信號輸出 | 產品型號后綴 | 示例 |
FNL連接器，不含ICON? | 無 | FNL022021 |
FNL，含ICON?：模擬輸出信號 | CV04ANA | FNL022021CV04ANA |
FNL，含ICON?：固態繼電器 | CV04SSR | FNL022021CV04SSR |
“此處缺一表格”
